ZOLLO-6000Y小型噴霧干燥儀規范使用流程
發布日期：
2019-07-11 03:10:28
瀏覽人氣：
353次

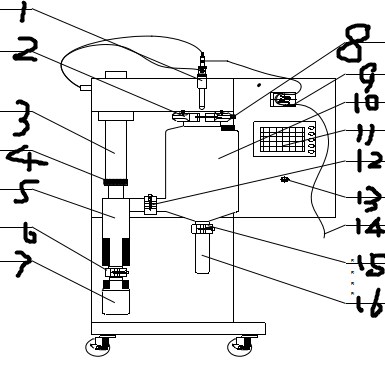

一、整機設備示意圖：
1、霧化器； 2、大卡箍； 3、尾氣管； 4、鎖緊螺母； 5、旋風分離器； 6、1 號卡箍；7、
收集瓶；8、大卡箍； 9、蠕動泵； 10、干燥室； 11、觸摸屏；12、2 號卡箍； 13、電源開關；
14、進料管； 15、3 號卡箍； 16、收集管
二、技術參數
1
. 進風溫度控制：30～300℃
2．出風溫度控制：30～150℃
3．蒸發水量：2000mL/H
4．最大進料量：2000mL/H
5．電加熱器功率：3KW AC220V 單相接地
6．風機：0.2KW 最大風量 5.6m3/min 最大風壓 1020Pa
7．空氣壓縮機：0.2KW 最大產氣量 4.2 m3/h
8．壓縮空氣工作壓力：2～3Bar
9．設備外形尺寸：800 x 600 x 1300 ( mm ) L x W x H
10．噴嘴口徑：1.00mm
11．設備重量：125KG
12．本機使用溫度：10～40℃
警告：本實驗型噴霧干燥機僅適用于物料為水溶液，有機溶劑禁用！
三、隨機組件
|
序號 |
名稱 |
數量 |
1 |
玻璃干燥室 |
1 |
2 |
玻璃旋風分離器 |
1 |
3 |
玻璃樣品收集瓶 |
1 |
4 |
玻璃樣品收集管 |
1 |
5 |
輸料硅膠管 6mm |
2 米 |
6 |
噴霧腔 |
1 |
7 |
卡箍（LY12 黑色） |
3 |
四 安裝說明
a)干燥室的安裝 用雙手將干燥室拖住然后插入干燥室固定托板上(置于白色PTFE墊塊上)，鎖緊五行把手即可。
b)旋風分離器的安裝 將旋風分離器緊縮螺母、密封圈及不銹鋼墊片套入旋風分離器的出風管上，然后一起插入設備出風管中，調節干燥室出風口與旋風分離器進風口的位置，使兩個口平直對齊，用卡箍將兩個口連接起來，最后緊縮旋風分離器緊縮螺母。
c)用螺紋連接器將集料瓶和旋風分離器連接起來
d)用螺紋連接器將集料管和干燥室連接起來
e)將噴霧腔安裝到設備上，連接4mm氣管(通針用)和6mm藍色氣管(噴霧用)
f)安裝食品級硅膠管至蠕動泵上，并插入噴霧腔進料口
注意：所有玻璃器皿都為易碎品，安裝和清洗時注意小心輕放
確認所有的部件都已安裝就位后再上電操作
五 操作說明

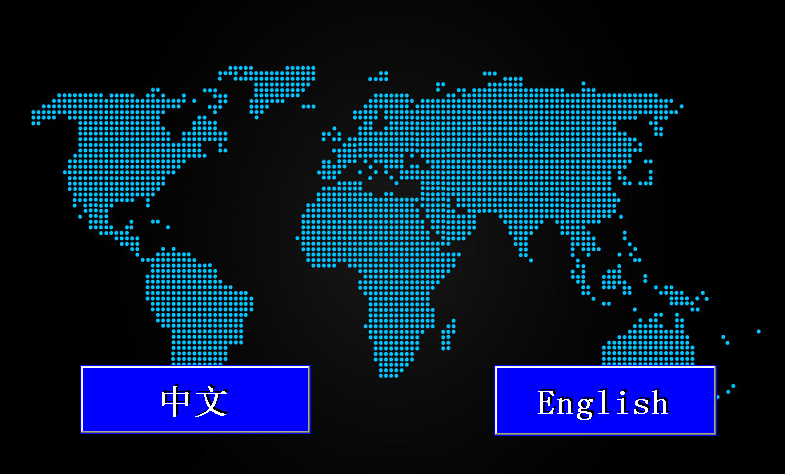

1. 開機，屏幕顯示如下，請選擇中文，點擊進入系統
2. 主菜單顯示如下

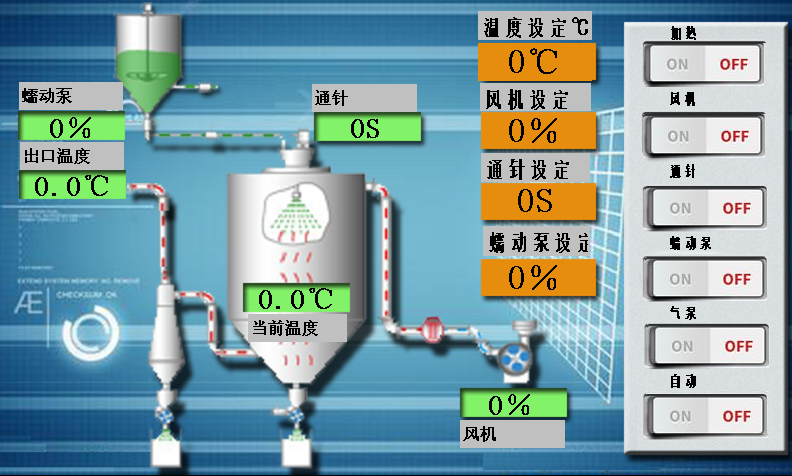

3. 選擇“操作界面”，屏幕顯示如下圖
蠕動泵: 移動蠕動泵控制按鈕到”ON”,蠕動泵啟動,自動控制蠕動泵的運行，移動至”OFF蠕動泵關閉。
風機: 移動風機按鈕至”ON”風機開始運行，移動到”OFF” 則風機停止。
通針： 按鈕移動到”ON”通針運行，移動按鈕到“OFF”則運行停止。
空壓機： 按鈕移動到”ON”空壓機運行，移動按鈕到“OFF”則運行停止。
加熱器： 按鈕移動到”ON”加熱器運行，移動按鈕到“OFF”則運行停止。
注：在風機沒啟動之前加熱器是不會啟動的，關閉風機加熱器自動斷開。
4. 選擇參數設定，顯示如下圖：

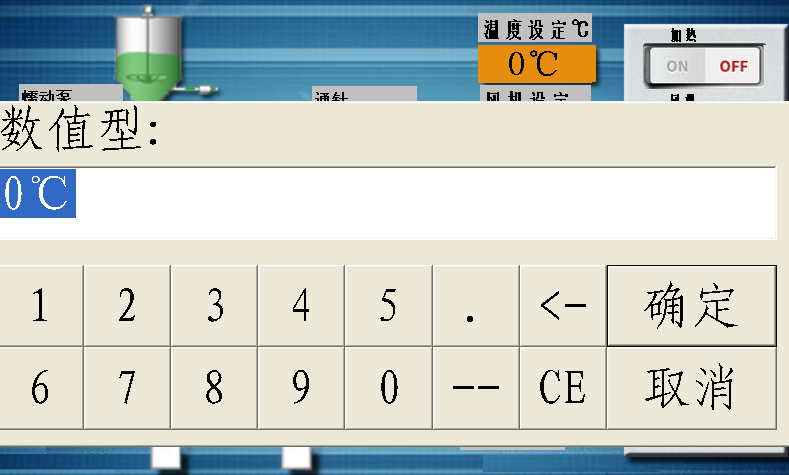

風機設定 設定分機的轉動頻率 ，按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按確定鍵修改完畢。
蠕動泵手動 手動控制蠕動泵的運行，點擊蠕動泵自動按鈕黑色區（上面）（顯示ON），蠕動泵自動啟動，顯示下面，蠕動泵停止（顯示OFF）
通針設定 通過通針的運行頻率，數值代表幾秒鐘啟動一次，按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按確定鍵修改完畢。
蠕動泵設定 設定蠕動泵的進料量r/m),按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按確定鍵修改完畢。
5. 溫度設置。返回主菜單，選擇“溫度監控”，進入以下菜單：

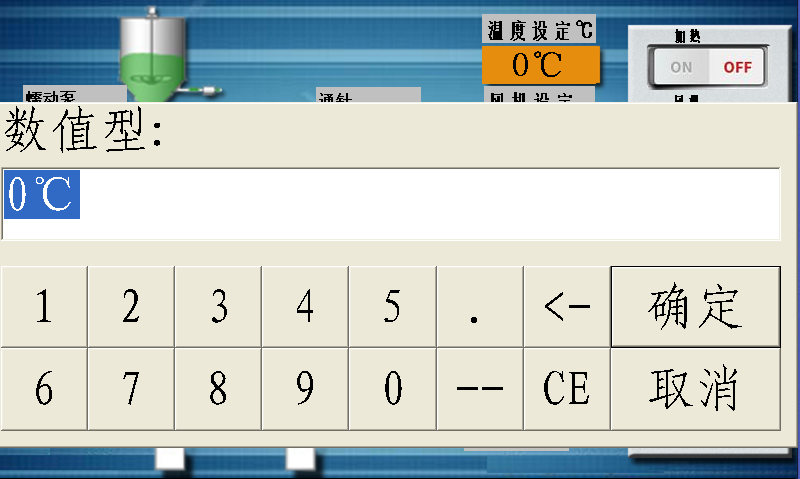

進風溫度設定值 設定進風溫度，按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按確定鍵修改完畢。
進風溫度顯示值 顯示進風溫度的實際值
進風溫度自調結束 擋在進風溫度自調進行的過程中，想中途中斷自調，按動此按鈕
出風溫度顯示值 ：根據進風溫度設置顯示出風溫度的實際值
進風溫度自調 調整進風溫度的穩定性，當且僅當干燥時發現進風溫度顯示值與進風溫度設定值之間有較大的波動時，需進行進風溫度自調，以確保進風溫度設定值與進風溫度顯示值保持一致，開啟自調前必須確保進風溫度設定值與進風溫度顯示值之間又50度以上的溫差，如進風溫度設定值在120度，進風溫度顯示在在70度以下，即設定值>顯示值50度以上。
點擊進風溫度自調按鈕黑色區（上面）（顯示ON），進風溫度自調啟動。自討完成后會自動結束，如在自調未完成前項結束自調，需點擊進風溫度自調結束按鈕。
注：將風機和加熱器啟動后進行進風溫度自調功能。
六 常見問題排除
|
問題 |
可能原因 |
解決方法 |
|
1.風機不工作 |
中間繼電器R201.2損壞
變頻器損壞
風機損壞 |
更換R201.2
與左樂公司聯系
與左樂公司聯系
|
|
2、電加熱器不工作 |
風機未啟動
固態繼電器SSR201損壞
電加熱器損壞 |
啟動風機
更換固態繼電器SSR201
與左樂公司聯系 |
|
3、空氣壓縮機不工作 |
中間繼電器R201.1損壞
空壓機未啟動
空壓機損壞 |
更換R201.1
啟動空壓機
與左樂公司聯系
|
|
4、設備沒電 |
外加插座不可靠
斷路器NFB在關閉位置 |
檢查外接電源是否有電
把NFB打開 |
|
5、HMI觸摸屏無顯示工作 |
面板啟動按鈕損壞
開關電源損壞
中間繼電器R1.2損壞
觸摸屏損壞 |
更換啟動按鈕
更換開關電源
更換R1.2
與左樂公司聯系
|
|
7、進風溫度無顯示 |
PT-100溫度探頭連接松動
PT-100損壞
PT溫度模塊損壞 |
緊固
與左樂公司聯系
與左樂公司聯系
|
|
8、出風溫度無顯示 |
PT-100溫度探頭連接松動
PT-100損壞
PT溫度模塊損壞 |
緊固
與左樂公司聯系
與左樂公司聯系
|
|
9、進風溫度無法達到設定值 |
風機風量太大 |
修改風機參數 |
|
10.出風溫度無法達到設定值 |
進風量太大（蠕動泵手動時） |
修改蠕動泵參數 |
|
11.干燥室底端滴料 |
進風溫度太低
霧化空氣壓力太低
壓縮空氣漏氣
進料量太大 |
增加進風溫度
打開設備后蓋板將壓力調至2-3Bar（￠6藍色氣管）
檢查各處連接是否漏氣
修改蠕動泵參數 |
|
12.通針不工作 |
空氣閥門未開
壓力太小
通針參數設定太大
電磁閥損壞 |
打開閥門（￠4白色氣管）
調大減壓閥壓力
修改通針參數
等換電磁閥 |
七、實驗準備
1.按照安裝說明將各部件安裝好
2.設備啟動按鈕，啟動風機，啟動氣泵
3.設定進風溫度，啟動加熱器
4.待出風溫度達到設定值時，開啟蠕動泵
5.先進水，觀察物料霧化及溫度變化情況，從新設定風機、進風溫度，待穩定后進料
八、停機步驟
1.當物料用完后，進水將膠管內的物料全部噴完后（約5分鐘），關閉蠕動泵
2.關閉空壓機
3.關閉加熱器
4.待進風溫度降至90度以下時，關閉風機
5.取下集料瓶，將物料轉移到其他容器中
6.容器完全冷卻后取下清洗
